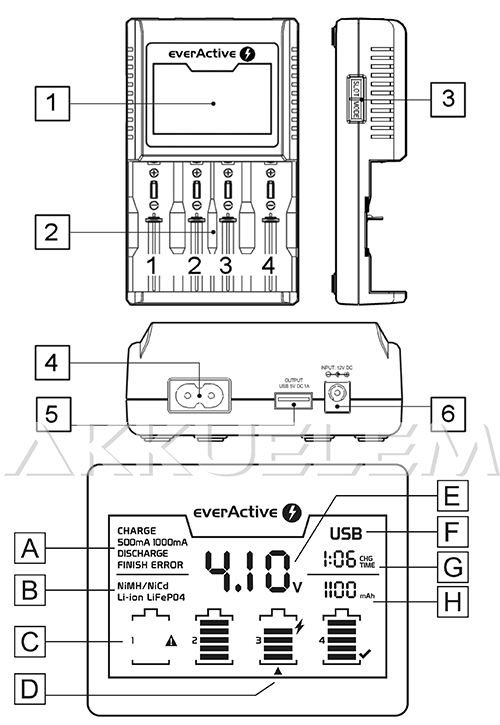

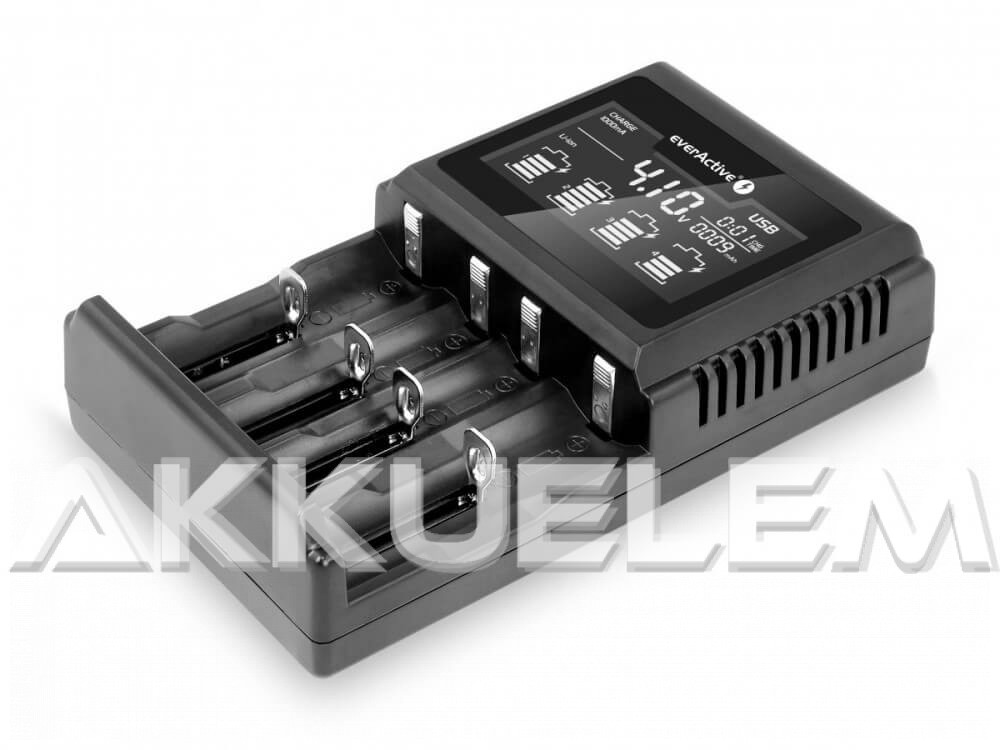

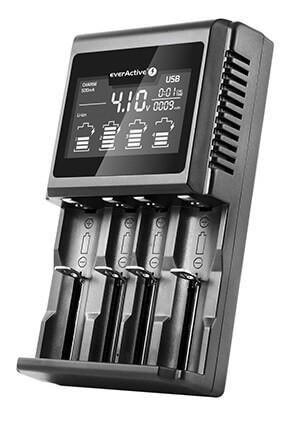

A töltő részei
-1- LCD-kijelző
-2- Töltőcsatornák
-3- SLOT és MODE gombok
-4- Hálózati áram (AC) bemenet
-5- USB kimenet
-6- 12V DC adapter bemenet

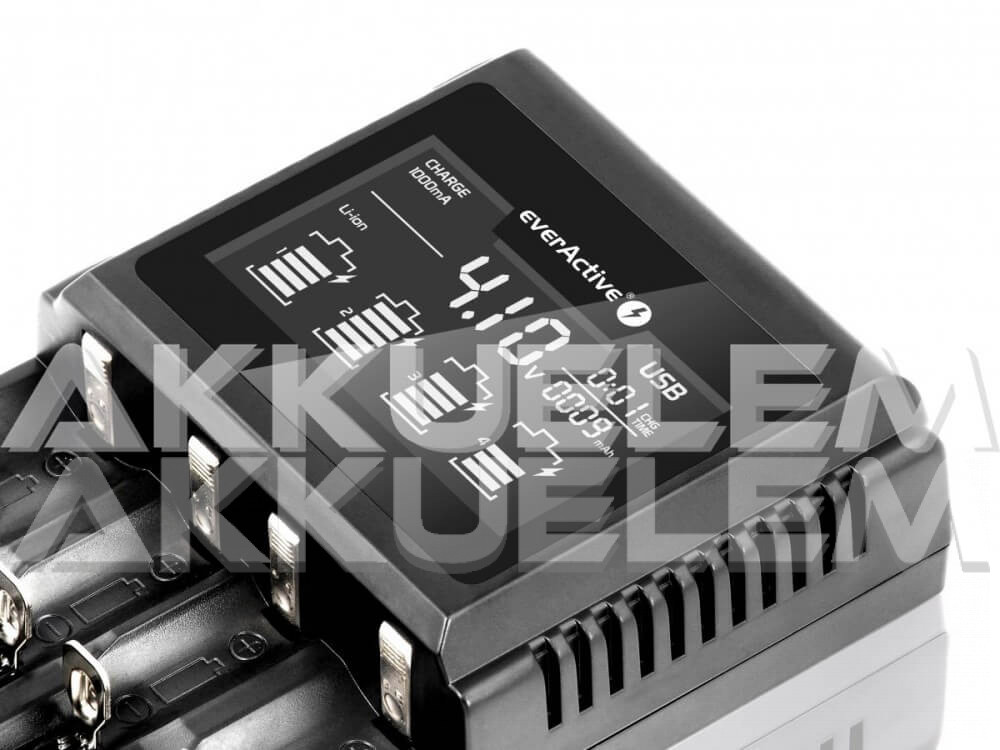

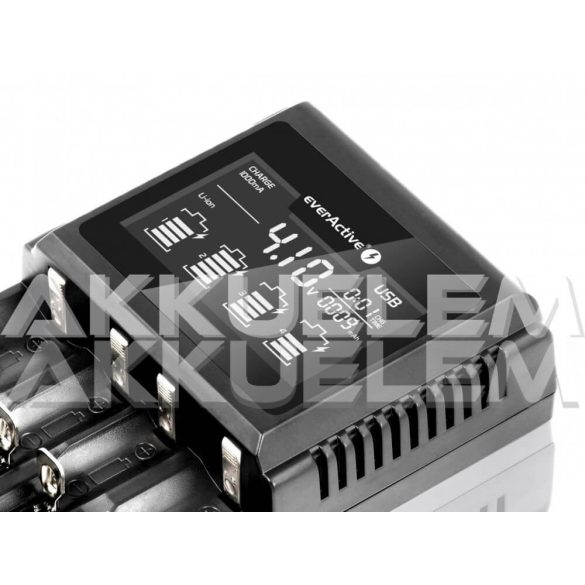

A kijelző tartalma
-A- Üzemmód
-B- Akkumulátor-típus
-C- Foglalt töltőcsatornák
-D- Töltőcsatorna választó
-E- Akkumulátor-feszültség
-F- USB kimenet állapot
-G- Eltelt idő
-H- Kapacitás

Fő jellemzők

• számos Ni-MH és Li-ion/Li-FePO₄ akkumulátor-típus töltésére használható
• különböző méretű akkumulátorokat egyszerre, egymástól függetlenül tölthet
• töltési üzemmódok: töltés, akkumulátorfrissítés (kisütés, teszt, kapacitásfelmérés)
• digitálisan vezérelt, pontos töltési folyamat
• jól olvasható, nagy kijelző háttérvilágítással
• megjeleníthető adatok: – töltött/kisütött kapacitás – eltelt idő – feszültség – töltőáram – státusz – akkumulátor típus
• túltöltés védelem 24 óra időzáras védelem
• sérült akkumulátor észlelés

Letölthető kézikönyv (magyar nyelvű)

Specifikáció
– Támogatott akkumulátor-típusok:
Ni-MH: R03 AAA, R6 AA, R14 C, R20 D
Li-ion és Li-FePO4: 10440, 14500, 14650, 16340 (RCR123), 17500,17670, 18350, 18500, 18650, 20700, 21700, 22650, 25500, 26500, 26650, 32650, 33600 (maximum cella hossz: 71 mm)
– Kisütés: Ni-MH: 1,0V; Li-ion: 2,75V, LiFePO4: 2,3V
– Töltőáram Ni-MH: 500 mA, Li-ion/Li-FePO4: 500 vagy 1000 mA
– Kisütőáram 300 mA
– USB kimenet: a töltő AC/DC adapterként is használható, mobil eszközök töltéséhez. Ilyenkor megjelenik az USB felirat a kijelzőn
– Üzemmódok – töltés – akkufrissítés
– Tápellátás 100-240V AC max. 0,6 A hálózati áramról (adapter tartozék)
– Mérete 162 x 98 x 42 mm
– Működési hőmérséklet 0 °C … 40 °C
A csomagolás tartalma: – everActive UC4000 töltő – tápkábel-adapter – felhasználói kézikönyv

A vezérlőgombok működése
– SLOT: kiválasztja a töltőcsatornát, megjelenítheti az akkumulátor műszaki adatait
– MODE: – kiválaszthatja az üzemmódot: töltés (CHARGE) – kisütés (DISCHARGE) – hosszú nyomással választhat töltőáramot Li-ion/Li-FePO4 akkumulátorokhoz (500 mA vagy 1000 mA)
– MODE+SLOT egyszerre megnyomva: minden behelyezett lítiumos akkumulátorhoz Li-FePO4 töltőprogramot alkalmaz.

Akkufrissítés program
A MODE gomb egyszeri megnyomásával válthat az akkumulátor-frissítés (DISCHARGE) üzemmódra. Ekkor a töltő első lépésben az összes behelyezett akkumulátort lemeríti. Ezután az akkumulátorokat teljesen feltölti; a SLOT gomb nyomkodásával leolvasható az egyes akkumulátorok státusza, ill. a MODE gombbal a töltési és a kisütési folyamat adatai: kapacitás (mAh), töltési idő (h), cellafeszültség (V).

A névleges kapacitás tesztelése
Először töltse fel az akkumulátorokat a töltés (CHARGE) programmal. Ezután indítsa újra a töltőt és válassza a ki az akkufrissítés programot (DISCHARGE). A folyamat végén elérheti a kisütött (lemerített) és a feltöltött kapacitásokat (mAh). Egy új, jó minőségű akkumulátor esetében a kisütött és a névleges kapacitás általában max. 5 %-kal térnek el egymástól.
